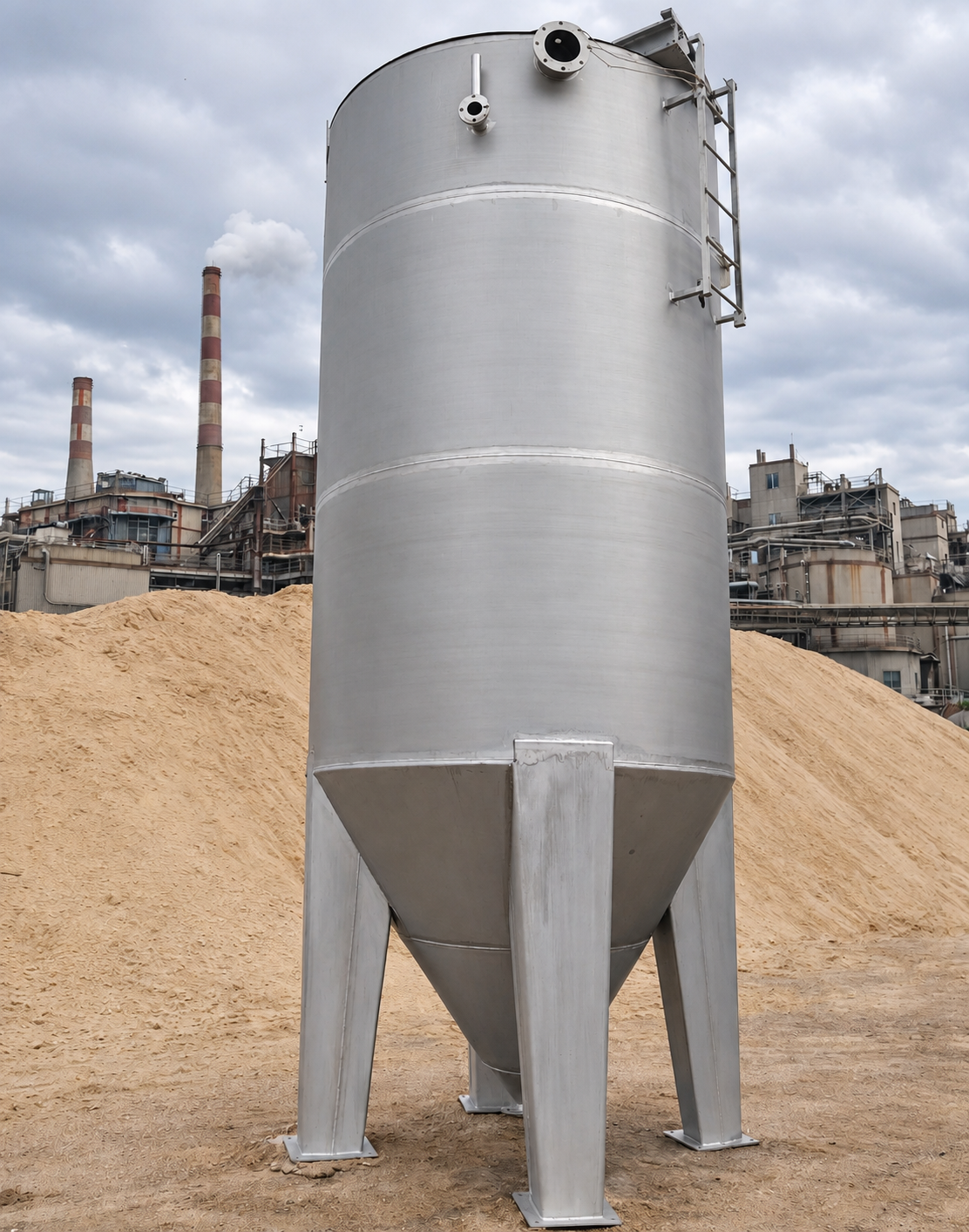

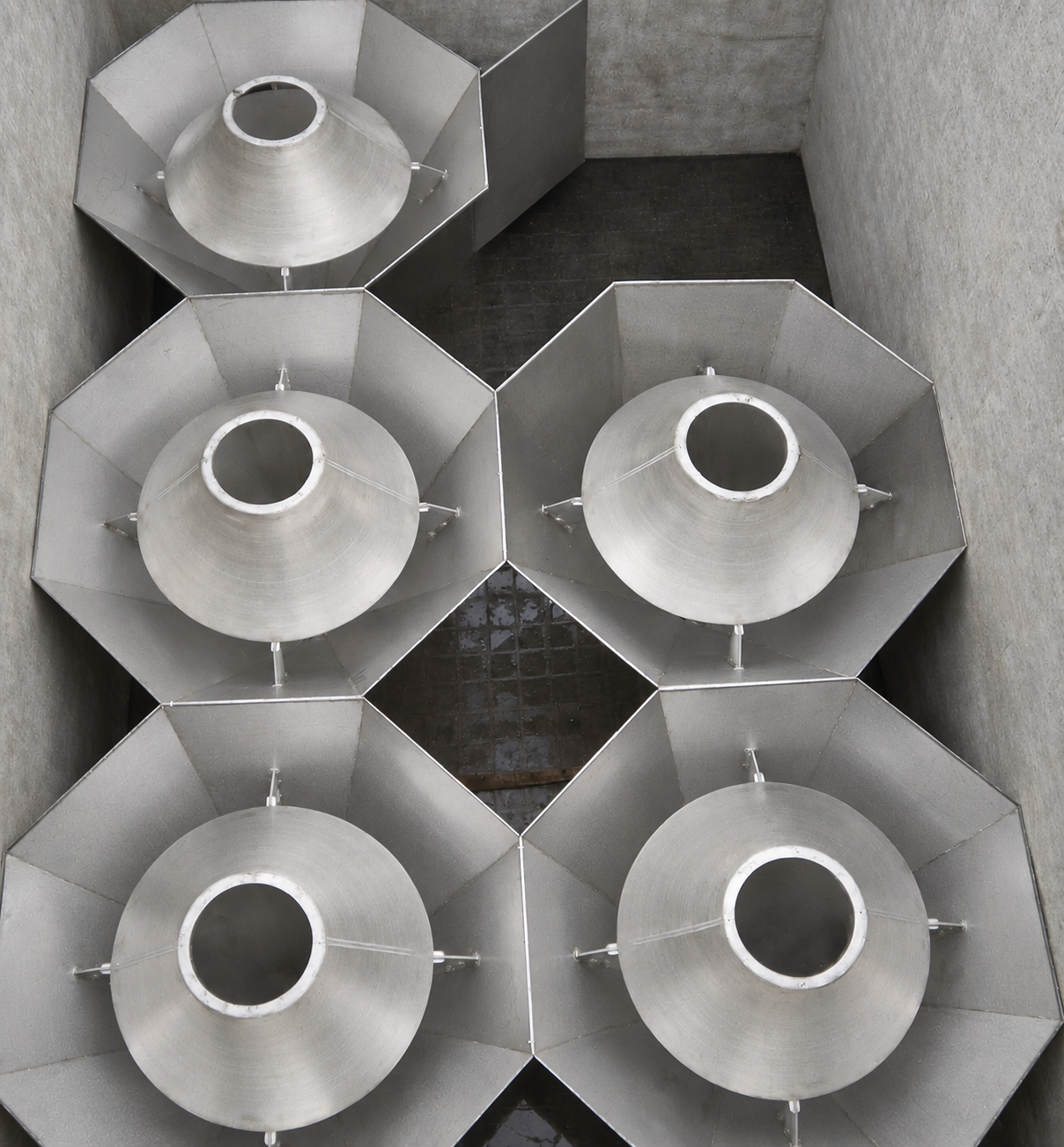

Фильтр песчаный постоянного действия типа FS состоит из нескольких рабочих элементов, выполненных из нержавеющей стали и стеклопластика – распределительного устройства, воздушного эрлифта, камеры мойки загрязненного песка, размещаемых внутри корпуса, выполняемого из нержавеющей стали либо монолитного железобетона. Фильтр предназначен для механической доочистки биологически очищенных сточных вод от проскоков частиц активного или и взвешенных веществ. Возможна комбинация из нескольких фильтров без ограничения по общему количеству.
Принцип работы:
Работа песчаного фильтра основана на принципе противотока. Через распределительное устройство, установленное в нижней части фильтра, поступающие сточные воды проходят механическую очистку, двигаясь через песчаную загрузку в сторону выпуска. Загрязненный песок осаждается в бункер фильтра и перекачивается воздушным эрлифтом в камеру мойки песка, где, проходя зону вертикального лабиринта, обрабатывается встречным потоком промывочной воды, отделяется от загрязнений и попадает обратно в песчаный слой. Отделенные загрязнения с промывочной водой возвращаются на вход очистных сооружений.

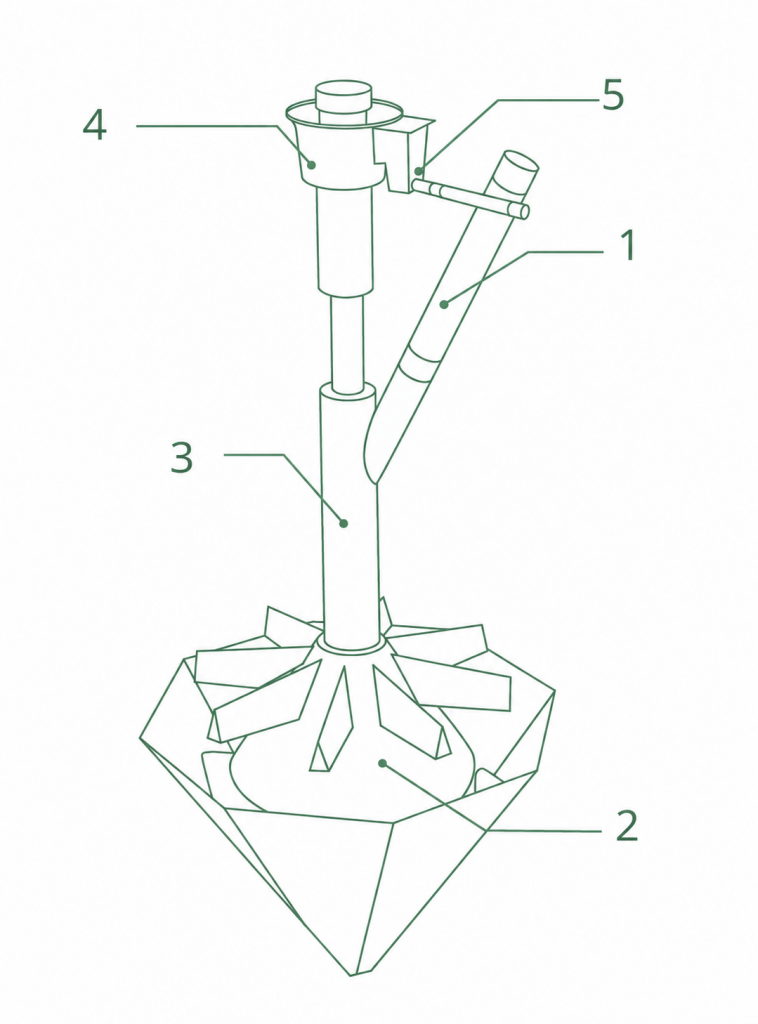

Схема изделия:
- Подводящая труба
- Распределительный узел
- Эрлифт
- Камера промывки песка
- Сбросной патрубок промывочной воды
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | FS-B 50 | FS-O 50 |
|---|---|---|
| Тип фильтра | Встраиваемый | Отдельностоящий |
| Материал корпуса фильтра | Монолитный железобетон | Нержавеющая сталь 08Х18Н10 |
| Производительность м³/час | до 50 | до 50 |
| Режим работы | Постоянный | Постоянный |
| Площадь фильтрации, м² | 5-6 | 5 |
| Скорость фильтрации, м/ч | 8,3-10,0 | 10,0 |
| Материал внутренних элементов | Нержавеющая сталь 08Х18Н10 | Нержавеющая сталь 08Х18Н10 |
| Материал камеры мойки песка | Стеклопластик | Стеклопластик |
| Тип загрузки | Кварцевый песок | Кварцевый песок |
| Количество песка на 1 фильтр | 13,7 м³ | 13,7м³ |
| Глубина (высота) фильтра | 6000 | 7300 |
| Ширина х длина (диаметр) | 2500х2500 | 2500 |
