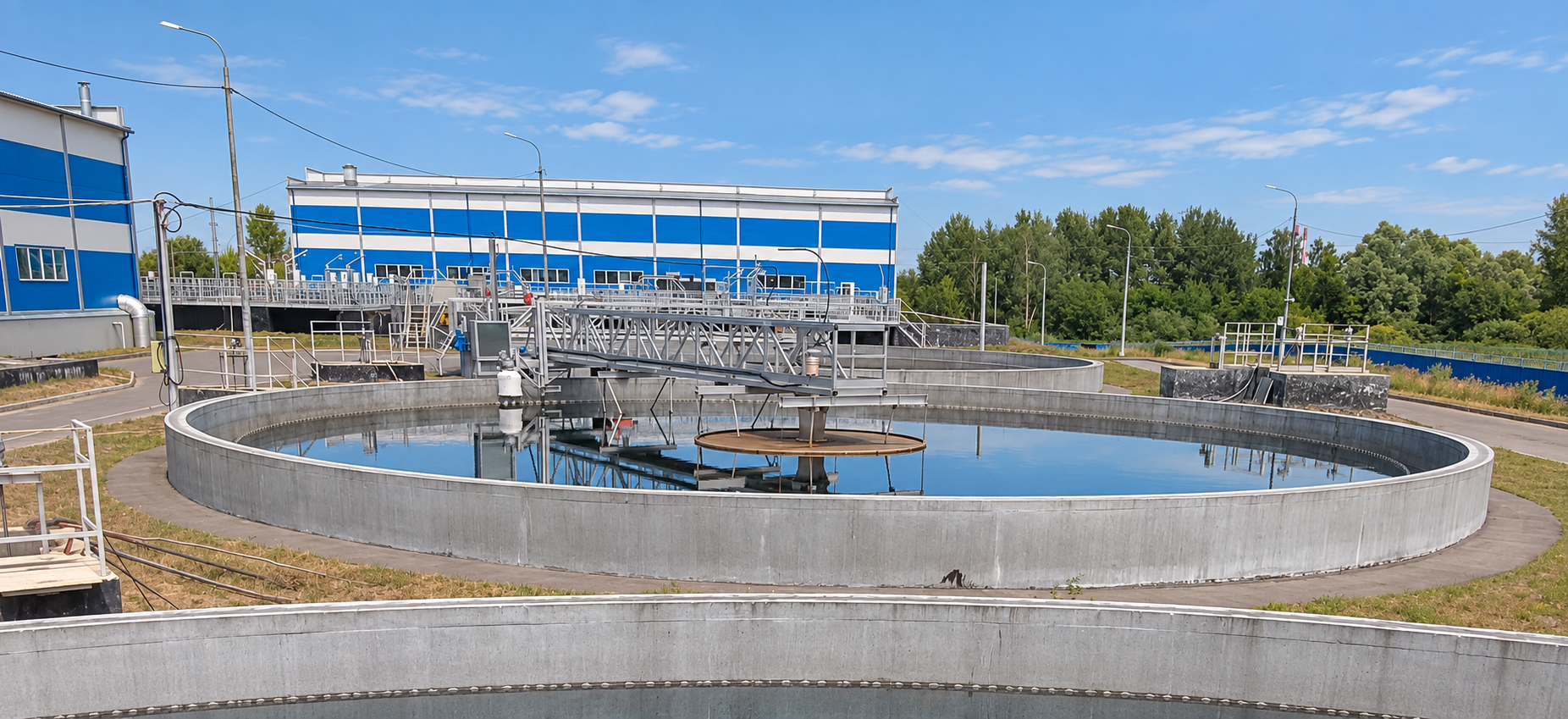

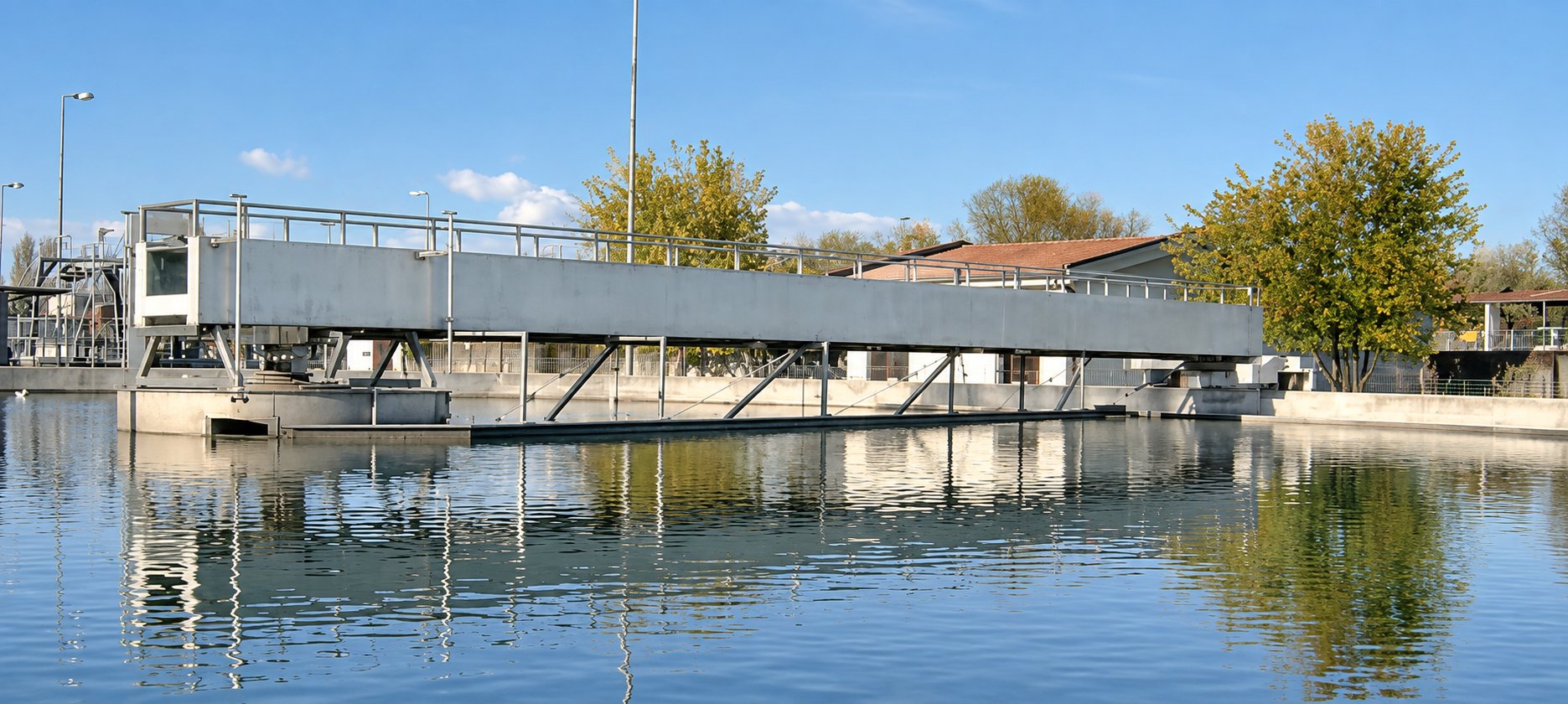

Радиальный илоскреб типа SMR представляет собой конструкцию из нержавеющей и оцинкованной стали, состоящую из центрального опорно-поворотного устройства и периферийной тележки с приводом. Предназначен для установки в первичных и вторичных отстойниках очистных сооружений для удаления всплывающих частиц и иловых отложений. Двойное действие обеспечивается двумя скребками – поверхностным и донным. В действие приводится мотор-редуктором, обеспечивающим медленное вращение.
Принцип работы:
Сточная вода поступает во вторичный отстойник через дефлектор, установленный в центре резервуара, который позволяет равномерно распределить сток по всему объему емкости. Взвешенные вещества (ил) оседают на дне отстойника, а легкие частицы и пена всплывают. Медленное вращение моста илоскреба позволяет донному скребку собирать и направлять осадок в центральный приямок. Плавающие частицы собираются поверхностным скребком и транспортируются к бункеру сбора осадка. Осветленная вода перетекает через водосливы в периферийный лоток отстойника.

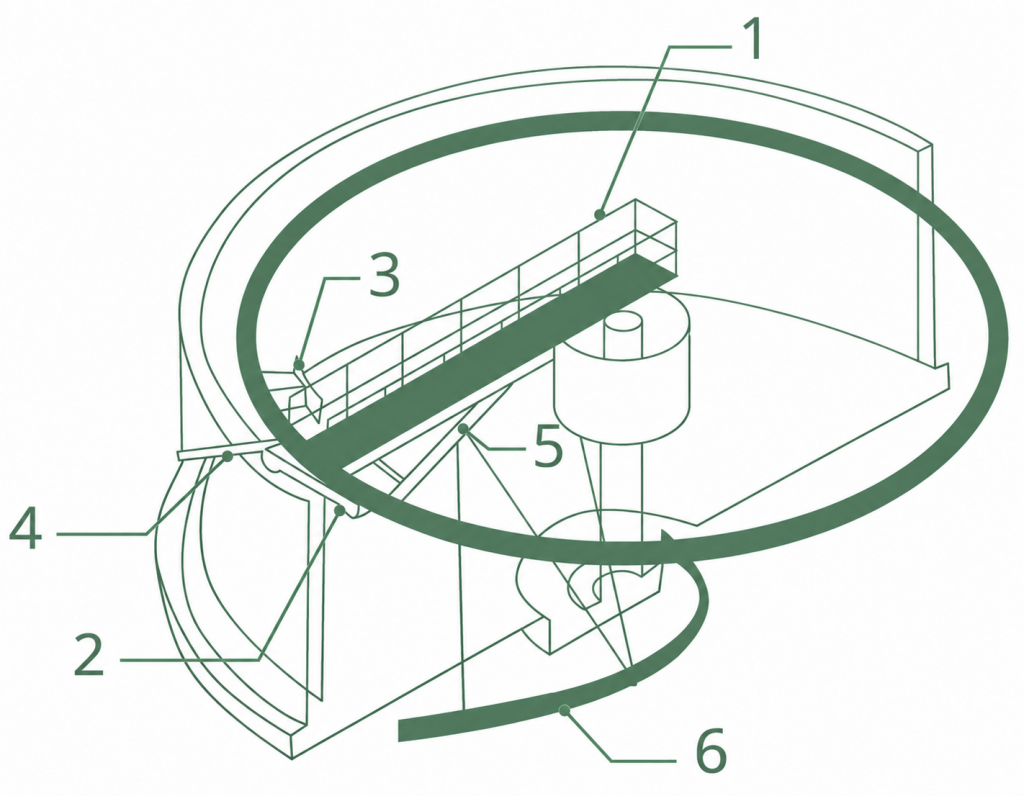

Схема изделия:
- Мост
- Тележка с приводом
- Бункер сбора
- Сливная труба
- Скребок сбора плавающих частиц
- Донный скребок
- Дефлектор
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | SMR 6 | SMR 9 | SMR 12 | SMR 18 | SMR 24 | SMR 30 |
|---|---|---|---|---|---|---|
| Внутренний диаметр отстойника, м | 6 | 9 | 12 | 18 | 24 | 30 |
| Глубина отстойника, м | 2,0-4,0 | |||||
| Скорость вращения, м/минуту | 1.2 | 1.2 | 1.2 | 1.2 | 1.8 | 1.8 |
| Мощность привода, кВт | 0.37 | 0.37 | 0.37 | 0.37 | 0.75 | 1.10 |
