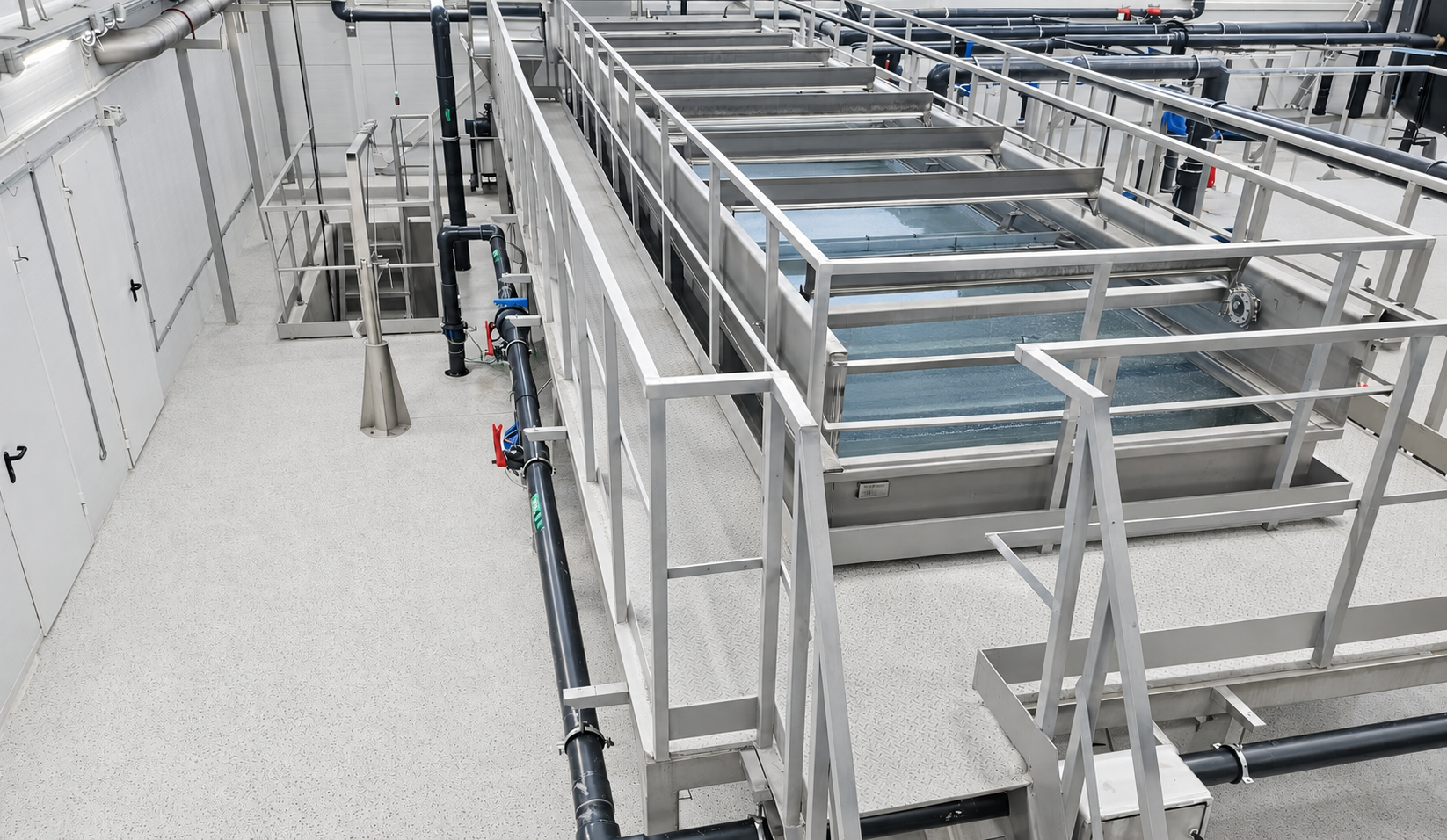

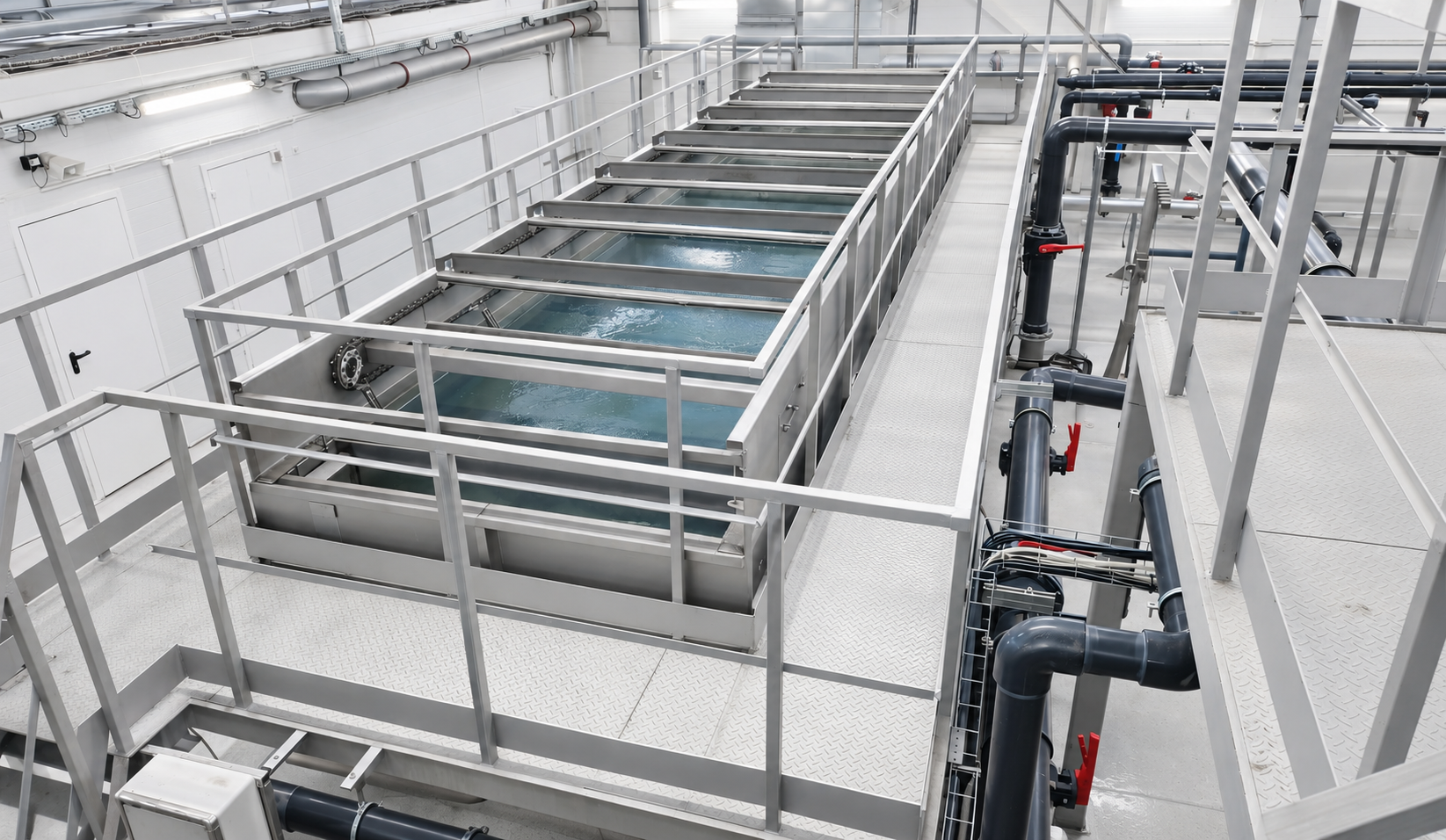

Флотатор типа IF представляет собой конструкцию с открытым резервуаром и предназначен для разделения водно-иловой смеси после аэротенка методом флотирования — для отделения от воды частиц активного ила при помощи растворенного воздуха.
Принцип работы:
Сточная вода с флоккулированными частицами активного ила попадает в рабочую зону флотатора. В эту камеру также подается подготовленная водовоздушная смесь. Из-за сброса давления до атмосферного в смесительной камере флотационной установки большая часть воздуха преобразуется в мелкодисперсные воздушные пузырьки и вместе с загрязнениями поднимается на поверхность, где автоматически и непрерывно удаляется системой поверхностных скребков.

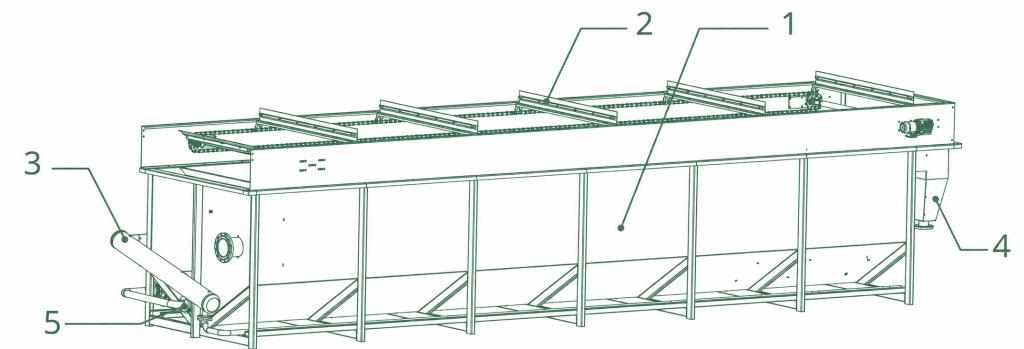

Схема изделия:
- Корпус флотатора
- Скребковый механизм для удаления ила
- Сатуратор струйного типа
- Шламовый бункер
- Насос рециркуляции
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | IF 15 | IF 25 | IF 40 | IF 60 | IF 80 | IF 100 |
|---|---|---|---|---|---|---|
| Длина, мм | 5350 | 6800 | 9800 | 10050 | 11600 | 13800 |
| Ширина, мм | 2620 | 2530 | 2530 | 3725 | 4600 | 4600 |
| Высота, мм | 2420 | 2340 | 2400 | 2900 | 2620 | 3200 |
| Пустой вес, кг | 2200 | 2500 | 3600 | 4000 | 4500 | 6000 |
| Полный вес, кг | 8000 | 12000 | 18000 | 29000 | 39500 | 68500 |
| Производительность, м³/час | 12-18 | 20-30 | 30-45 | 50-65 | 70-85 | 90-110 |
| Нагрузка макс., кг с.в./час | 100 | 165 | 250 | 360 | 470 | 600 |
| Объем ила, м³/час, 4% с.в. | 2,5 | 4,1 | 6,3 | 9,0 | 11,8 | 15,0 |
| Мощность привода скребков, кВт | 0,55 | 0,55 | 0,55 | 0,55 | 0,92 | 1,1 |
| Мощность насоса рециркуляции, кВт | 5,5 | 5,5 | 7,5 | 11,0 | 15,0 | 15,0 |
| Клапан сброса осадка | 1 | 1 | 1 | 1 | 1 | 1 |
