Погружные мембранные модули типа MSM представляют собой металлическую раму из нержавеющей стали, смонтированных внутри модуля мембранных элементов из поливинилиденфторида (PVDF) и патрубков системы сбора пермеата и аэрации из нержавеющей стали или пластика ABS. Модули предназначены для разделения очищенной воды и активного ила в системах анаэробной биологической очистки.
Принцип работы:
Фильтрация происходит под действием вакуума, создаваемого на внутренней поверхности мембранного волокна самовсасывающим насосом пермеата. Для организации фильтрации между внутренней полостью мембран и пространством мембранного блока создается разность давлений (0,01~0,06 МПа). При этом смесь сточных вод и активного ила фильтруется через поверхность мембран снаружи вовнутрь. В результате такого разделения на половолоконных мембранах концентрация активного ила в мембранном биореакторе и в аэротенке повышается, что способствует глубокой биологической очистке стоков и обеспечивает уменьшение объема аэротенка в 2–3 раза.

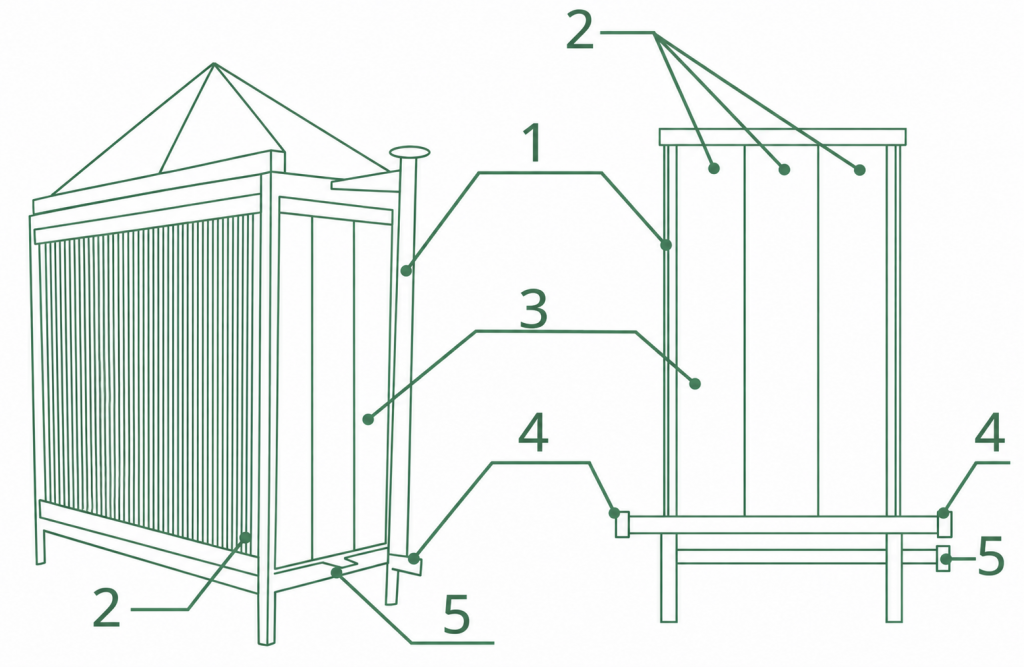

Схема изделия:
- Металлическая рама
- Мембранный модуль
- Армированная половолоконная мембрана
- Патрубок пермеата
- Система аэрации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | MSM 500 | MSM 350 | MSM 250 | MSM 140 | MSM 120 | MSM 88 | MSM 60 |
|---|---|---|---|---|---|---|---|
| Номинальная площадь, м² | 34,4 | 35 | 25 | 14 | 12 | 8,8 | 6 |
| Производительность нормальная, м³/сут | 10,4 | 11,55 | 8,25 | 4,62 | 3,96 | 2,904 | 1,98 |
| Производительность максимальная, м³/сут | 20,8 | 19,25 | 13,75 | 7,7 | 6,6 | 4,84 | 3,3 |
| Материал волокна мембраны | Армированный PVDF | ||||||
| Материал водосборного коллектора | ABS пластик | ||||||
| Материал рамы | Нержавеющая сталь | ||||||
| Диаметр мембранного волокна, мм | 2 | ||||||
| Номинальный размер пор, мм | 0,04-0,08 | ||||||
| Габариты типовых модулей (В×Ш×Г), мм | 2000*1250*30 | 1500*1250*30 | 1300*1250*30 | 1500*680*30 | 1300*680*30 | 1125*680*30 | 1125*480*30 |
