Флотатор типа NRF представляет собой конструкцию с открытым резервуаром и предназначен для физико-химической очистки сточных вод методом флотирования — для отделения от воды масел, жиров и осадков при помощи растворенного воздуха.
Принцип работы:
Сточная вода с коагулированными и флоккулированными частицами загрязнений попадает в смесительную камеру флотатора. В эту камеру также подается подготовленная водовоздушная смесь. Из-за сброса давления до атмосферного в смесительной камере флотационной установки большая часть воздуха преобразуется в мелкодисперсные воздушные пузырьки и вместе с загрязнениями поднимается на поверхность, откуда они автоматически и непрерывно удаляются системой поверхностных скребков. Флотатор оснащен автоматическими дренажными клапанами для удаления осадка.

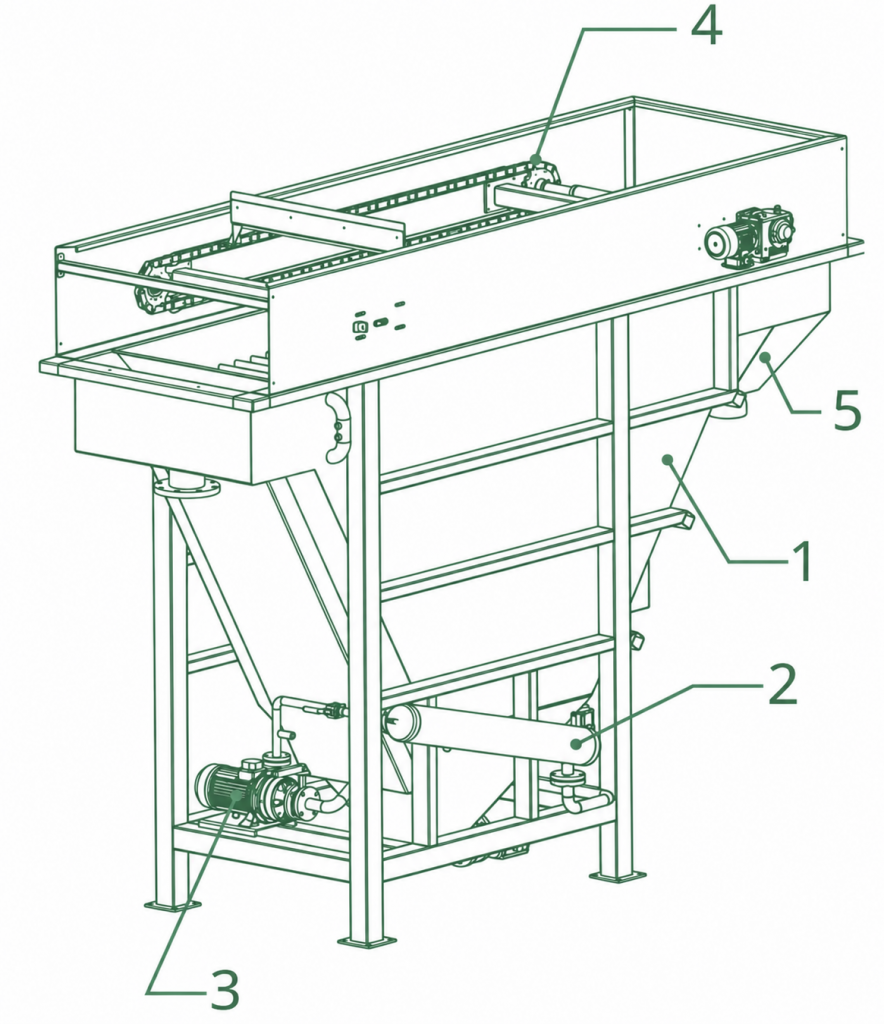

Схема изделия:
- Корпус флотатора
- Сатуратор струйного типа
- Насос рециркуляции
- Скребковый механизм для удаления шлама
- Шламовый бункер
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | NRF 5 | NRF 20 | NRF 45 | NRF 90 | NRF 135 |
|---|---|---|---|---|---|
| Длина, мм | 2690 | 3915 | 4118 | 4845 | 4845 |
| Ширина, мм | 990 | 1470 | 2515 | 2450 | 3600 |
| Высота, мм | 2310 | 3055 | 3055 | 3600 | 3545 |
| Пустой вес, кг | 700 | 1300 | 1700 | 3200 | 3900 |
| Полный вес, кг | 2500 | 6300 | 9900 | 18000 | 26100 |
| Производительность гидр., м³/час | 5 | 20 | 45 | 90 | 135 |
| Производительность по сточным водам, м³/час | 3-5 | 6-18 | 15-40 | 30-80 | 45-120 |
| Нагрузка с.в., кг/час | 20 | 50 | 70 | 140 | 210 |
| Объем флотошлама, м³/час, 8% с.в. | 0,3 | 0,7 | 1,0 | 2,0 | 3,0 |
| Мощность привода скребков, кВт | 0,18 | 0,18 | 0,18 | 0,18 | 0,37 |
| Мощность насоса рециркуляции, кВт | 3,5 | 4 | 5,5 | 7,5 | 11 |
| Клапан сброса осадка | 1 | 1 | 1 | 1 | 3 |
| Клапан сброса песка | 1 | 1 | 1 | 1 | 2 |
