Трубчатый смеситель S представляет собой конструкцию из пластикового трубопровода на каркасе из нержавеющей стали и предназначен для химической подготовки стоков (введения и смешения реагентов) для последующей физико-химической очистки сточных вод методом флотирования.
Принцип работы:
Сточная вода, двигаясь по трубопроводу трубчатого смесителя с заданным расходом, вступает в химическую реакцию с вводимыми химическими реагентами для обеспечения хлопьеобразования и коррекции рН. Трубчатый смеситель конструктивно оснащен местными сужениями для обеспечения локального ускорения потока, точками ввода химических реагентов с обратными клапанами, зоной для установки и обслуживания датчика рН (при необходимости) и точками ввода водовоздушной смеси для интенсификации процесса хлопьеобразования.

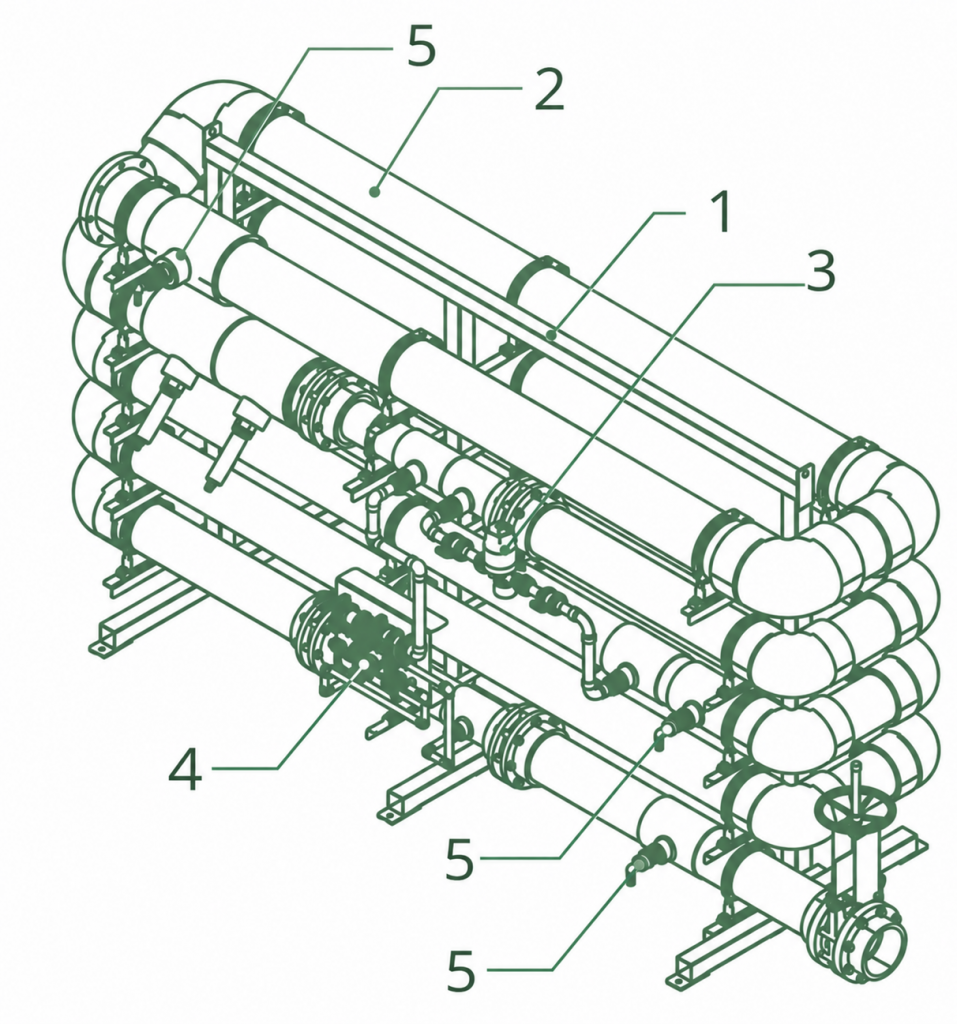

Схема изделия:
- Каркас смесителя
- Корпус смесителя
- Узел установки датчика рН
- Точки ввода реагентов
- Пробоотборники
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | S 20 | S 45 | S 90 | S 135 |
|---|---|---|---|---|
| Длина, мм | 3310 | 3380 | 4125 | 4153 |
| Ширина, мм | 960 | 960 | 960 | 1380 |
| Высота, мм | 1482 | 1770 | 1770 | 2104 |
| Пустой вес, кг | 270 | 350 | 570 | 720 |
| Полный вес макс., кг | 650 | 970 | 1120 | 2000 |
| Производительность по сточным водам, м³/час | 6-18 | 15-40 | 30-80 | 45-120 |
| Количество точек ввода ВВС | 2 | 2 | 2 | 2 |
| Количество точек ввода реагентов | 3 | 3 | 3 | 3 |
| Присоединение на входе DN, мм | 110 | 150 | 150 | 250 |
| Присоединение на выходе DN, мм | 110 | 150 | 150 | 200 |
