Автоматическая полимерная станция типа SPF представляет собой емкостную конструкцию, выполненную из нержавеющей стали, и предназначена для приготовления раствора флокулянта заданной концентрации из сухого порошка. Приготовление осуществляется в автоматическом режиме.
Принцип работы:
Сухой порошок флокулянта подается шнеком с заданными оборотами вращения в струю воды и далее поступает в камеру созревания раствора флокулянта, оснащенную емкостными мешалками. После созревания раствор флокулянта поступает в камеру дозирования. Дозирование порошка осуществляется за счет частотного регулирования привода шнека. Количество подаваемой воды регулируется запорной арматурой на основании данных импульсного расходомера. Исходя из соотношения подаваемого порошка и воды получается требуемая концентрация раствора флокулянта.

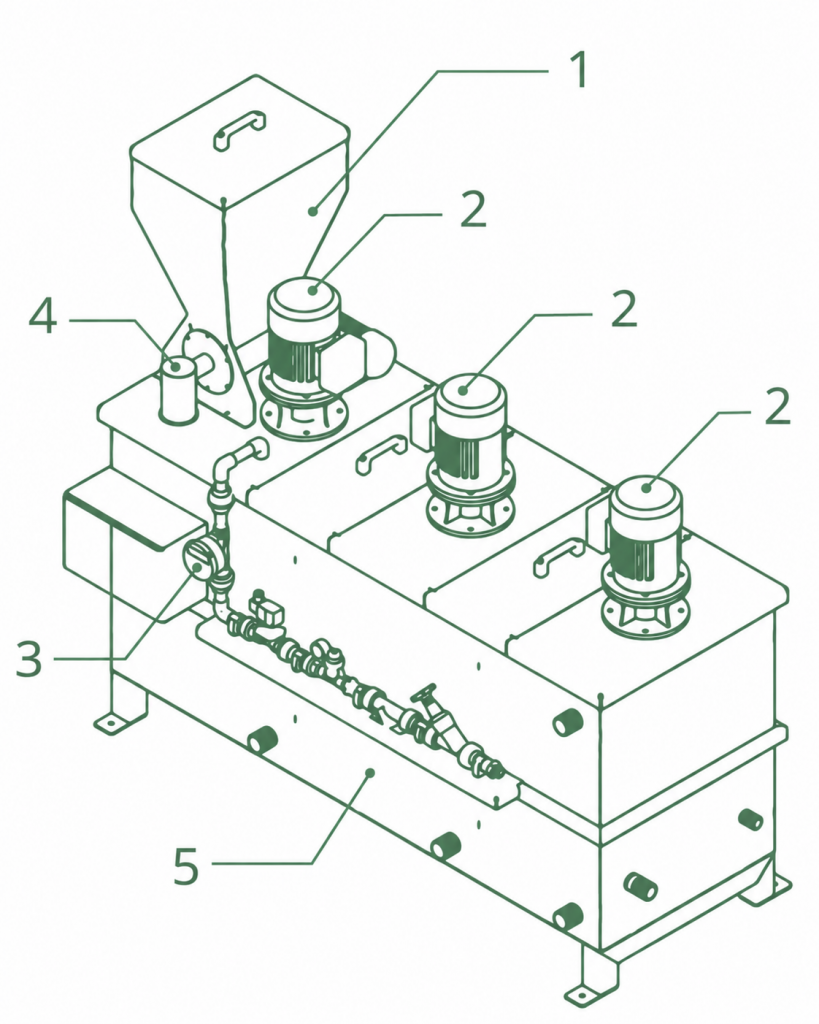

Схема изделия:
- Бункер со шнеком для дозирования сухого флокулянта
- Мешалки емкостные для перемешивания раствора
- Импульсный расходомер для измерения поступающей воды
- Узел смешения сухого флокулянта и воды
- Корпус автоматической полимерной станции
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | SPF 1/500 |
SPF 3/500 |
SPF 3/1000 |
SPF 3/2000 |
SPF 3/3000 |
|---|---|---|---|---|---|
| Длина, мм | 960 | 1646 | 2190 | 2250 | 3017 |
| Ширина, мм | 800 | 825 | 1070 | 1200 | 1462 |
| Высота, мм | 1883 | 1627 | 1620 | 1700 | 2060 |
| Пустой вес, кг | 176 | 230 | 330 | 550 | 670 |
| Полный вес, кг | 730 | 920 | 1700 | 2850 | 3950 |
| Производительность по готовому продукту, л/час | 500 | 500 | 1000 | 2000 | 3000 |
| Мощность привода дозатора флокулянта, кВт | 0,12 | 0,12 | 0,12 | 0,18 | 0,25 |
| Мощность привода мешалок, кВт | 0,55 | 0,55 | 0,55 | 0,9 | 1,1 |
| Количество мешалок, шт. | 1 | 3 | 3 | 3 | 3 |
| Объем дозирующего бункера, л | 50 | 50 | 50 | 50 | 50 |
