Шнековый дегидратор DSA представляет собой металлическую конструкцию из нержавеющей стали, состоящую из приемной емкости, емкости флокуляции и обезвоживающего барабана с установленным внутри шнеком, предназначенную для обезвоживания отходов физико-химической и биологической очистки сточных вод.
Принцип работы:

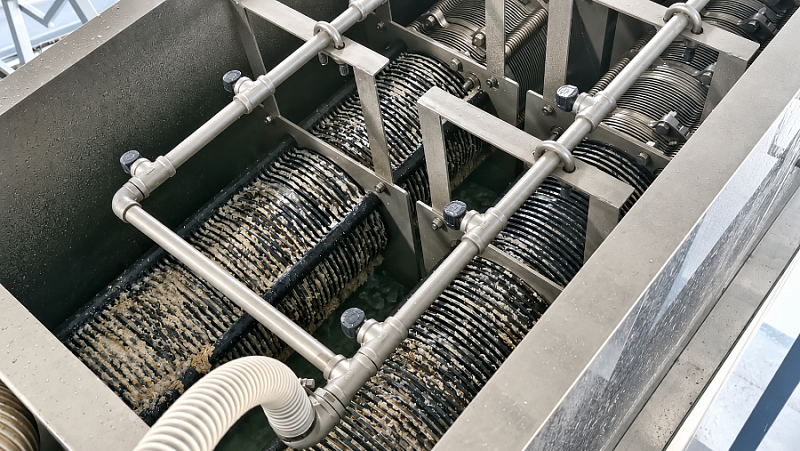

Осадок под напором поступает в приемную емкость. Необходимый объем осадка через V-образный перелив самотеком направляется в емкость флокуляции, где смешивается с раствором флокулянта при помощи мешалки, и поступает в обезвоживающий барабан. Барабан состоит из ряда чередующихся неподвижных колец и подвижных колец с шайбами. Внутри барабана расположен шнек, вращающийся с переменной скоростью. За счет уменьшения шага витков увеличивается давление в барабане, за счет чего происходит обезвоживание осадка. Образующийся фильтрат направляется на вход очистных сооружений.

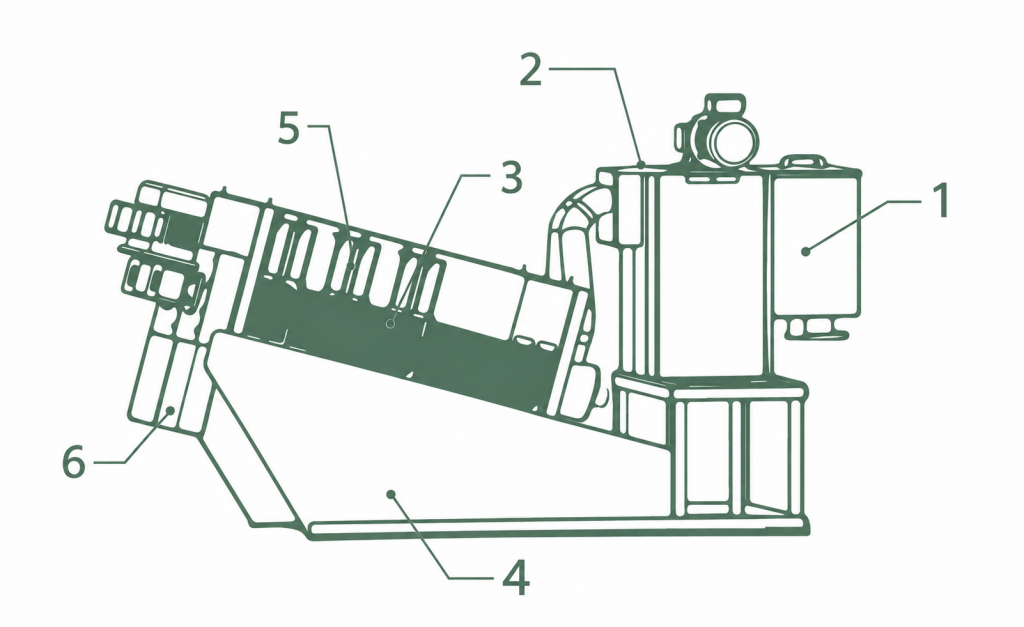

Схема изделия:
- Приемная камера с обратным переливом
- Емкость флокуляции с низкооборотистой мешалкой
- Обезвоживающий барабан
- Емкость сбора фильтрата
- Система промывки с электромагнитным клапаном

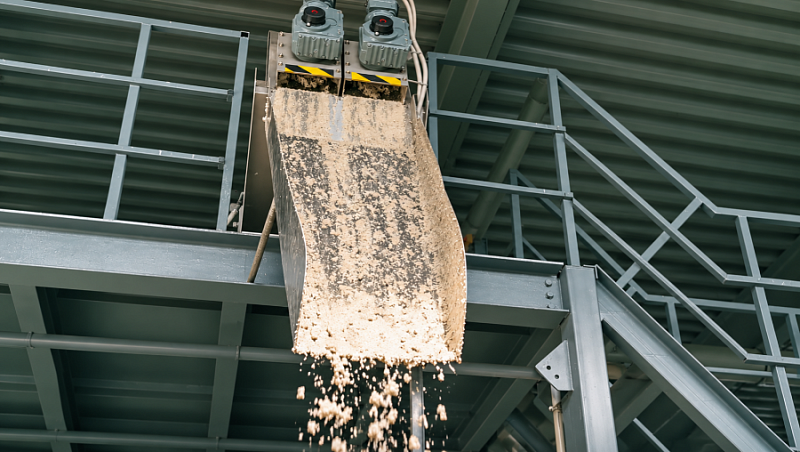

- Выход кека
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель |
DSA 10-01 |
DSA 13-01 |
DSA 13-02 |
DSA 20-01 |
DSA 20-02 |
DSA 30-01 |
DSA 30-02 |
DSA 30-03 |
DSA 35-01 |
DSA 35-02 |
DSA 35-03 |
DSA 40-01 |
DSA 40-02 |
DSA 40-03 |
DSA 40-04 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Шнек (диаметр/ кол-во) |
100х1 | 130х1 | 130х2 | 200х1 | 200х3 | 300х1 | 300х2 | 300х3 | 350х1 | 350х2 | 350х3 | 400х1 | 400х2 | 400х3 | 400х4 |
|
А (мм) (длинна) |
1830 | 1970 | 2070 | 2490 | 2490 | 3265 | 3465 | 3641 | 3855 | 4175 | 4455 | 4767 | 4817 | 5402 | 5907 |
|
В (мм) (ширина) |
740 | 740 | 89 | 795 | 880 | 930 | 1230 | 1596 | 1060 | 1470 | 1820 | 1335 | 1670 | 2750 | 3440 |
|
С (мм) (высота) |
1030 | 1030 | 1030 | 1160 | 1240 | 1525 | 1525 | 1525 | 1525 | 2270 | 2270 | 2270 | 2300 | 2300 | 2300 |
|
Потребляемая мощность (кВт) |
0,2 | 0,2 | 0,3 | 0,3 | 0,8 | 0,8 | 1,2 | 1,95 | 1,9 | 3,75 | 6,0 | 2,25 | 4,5 | 6,7 | 9,0 |
| Вес (кг) | 240 | 260 | 340 | 300 | 610 | 855 | 1310 | 1770 | 1570 | 2660 | 3870 | 2090 | 3650 | 580 | 8070 |
|
Производительность, кг сухого вещества в час |
~13 | ~26 | ~52 | ~52 | ~104 | ~130 | ~260 | ~390 | ~260 | ~520 | ~780 | ~416 | ~832 | ~1248 | ~1664 |
|
Производи- тельность, м³/час |
0,43 | 0,87 | 1,73 | 1,73 | 3,47 | 4,33 | 8,67 | 13,0 | 8,67 | 17,3 | 26,0 | 13,8 | 27,7 | 41,6 | 55,4 |
