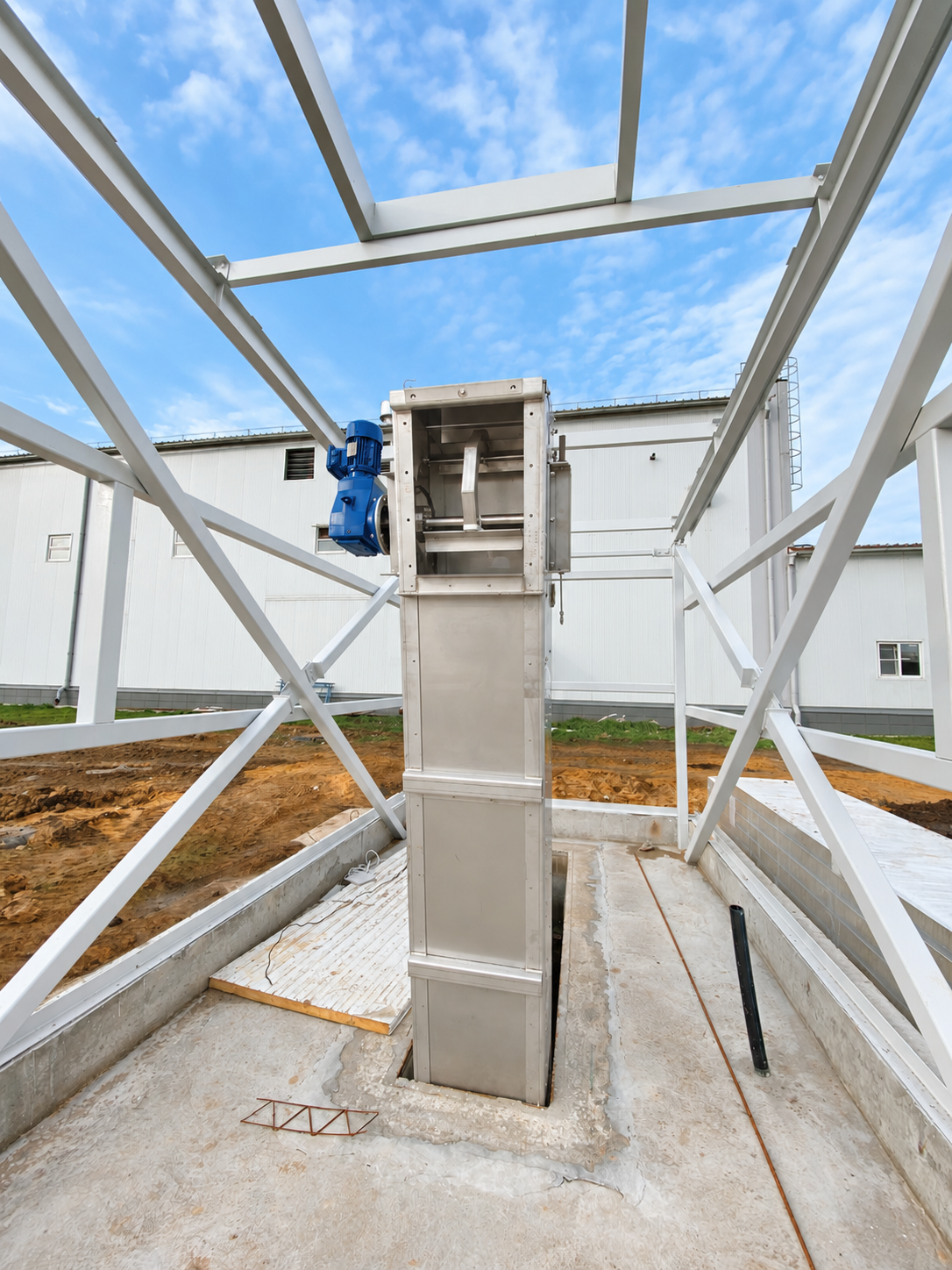

Решетка грабельная типа GRL представляет собой конструкцию из прочной стальной нержавеющей рамы с фильтрующим экраном из параллельных силовых ламелей и предназначена для грубой механической очистки сточных вод от крупных загрязнений. Устанавливается в канале (лотке).
Принцип работы:

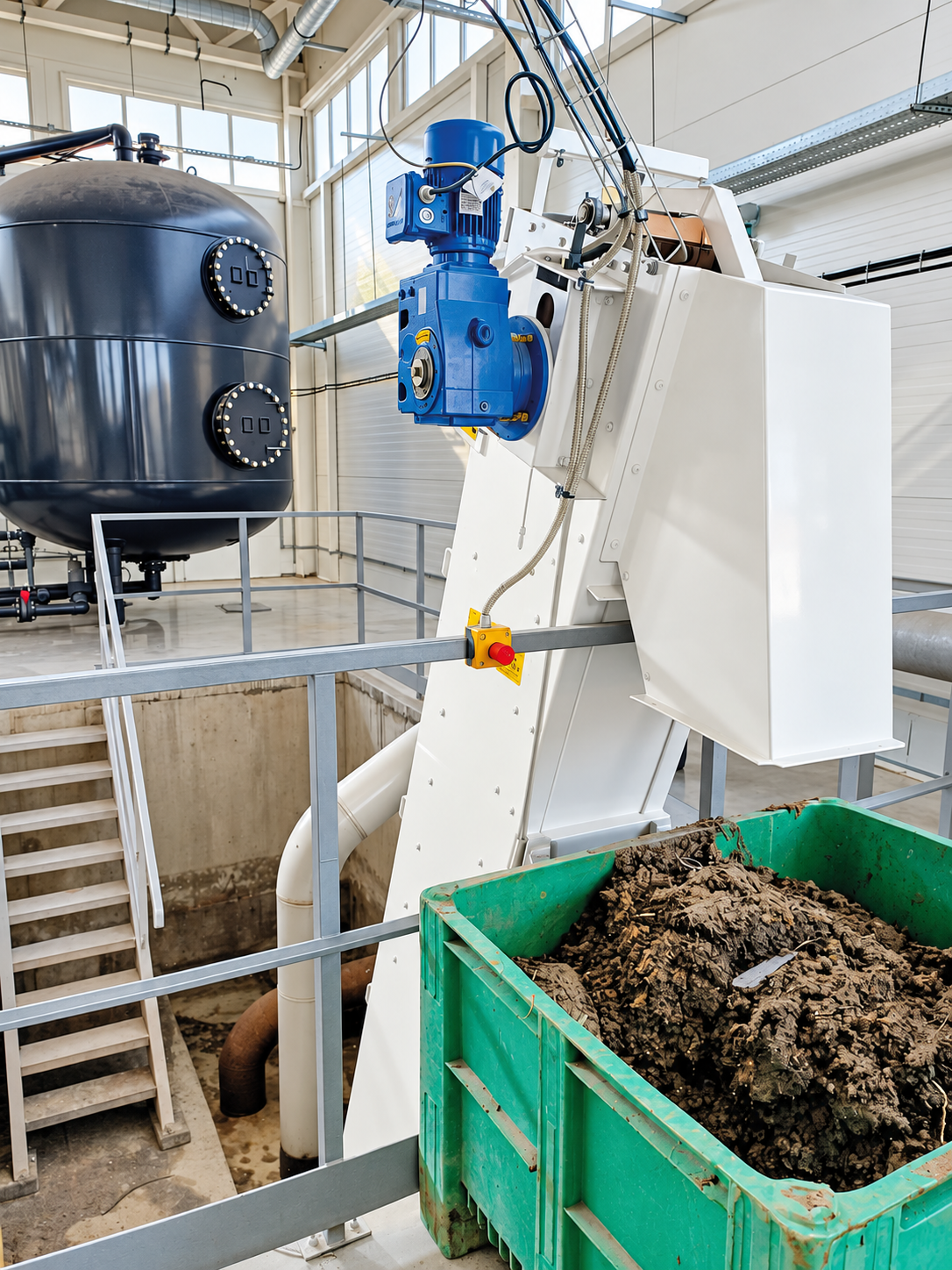

Сточная вода по каналу поступает на решетку и проходит сквозь фильтрующий экран, где задерживаются отбросы, размер которых превышает расстояние между ламелями. Очистка ламелей от загрязнений осуществляется граблинами. С помощью приводной цепи грабли поднимают отходы на поверхность, откуда они удаляются скребком через выгружной лоток в контейнер.

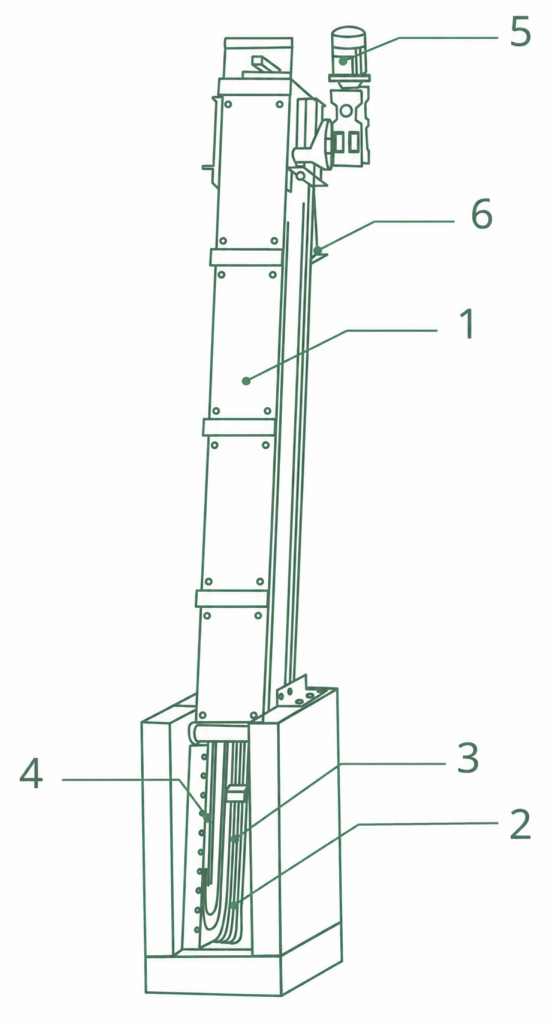

Схема изделия:
- Корпус решетки
- Фильтрующий экран
- Граблина
- Цепь
- Мотор-редуктор
- Выгружной лоток
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | GRL 400 | GRL 500 | GRL 600 | GRL 800 | GRL 1000 |
|---|---|---|---|---|---|
| Ширина канала, мм | 400 | 500 | 600 | 800 | 1000 |
| Высота канала, мм | 1500 | 1500 | 1500 | 1500 | 1500 |
| Прозор, мм | 6-40 | ||||
| Угол наклона решетки, ° | 75 | 75 | 75 | 75 | 75 |
| Высота выгрузки, мм | 2500 | 2500 | 2500 | 2500 | 2500 |
| Пропускная способность, м³/ч | 300-1500 | ||||
| Мотор редуктор, кВт | 0,37-1,1 | ||||
| Количество граблин | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 |
| Общая длина решетки, м | 4-7 | 4-7 | 4-7 | 4-7 | 4-7 |
| Толщина ламели, мм | 8-10 | 8-10 | 8-10 | 8-10 | 8-10 |
