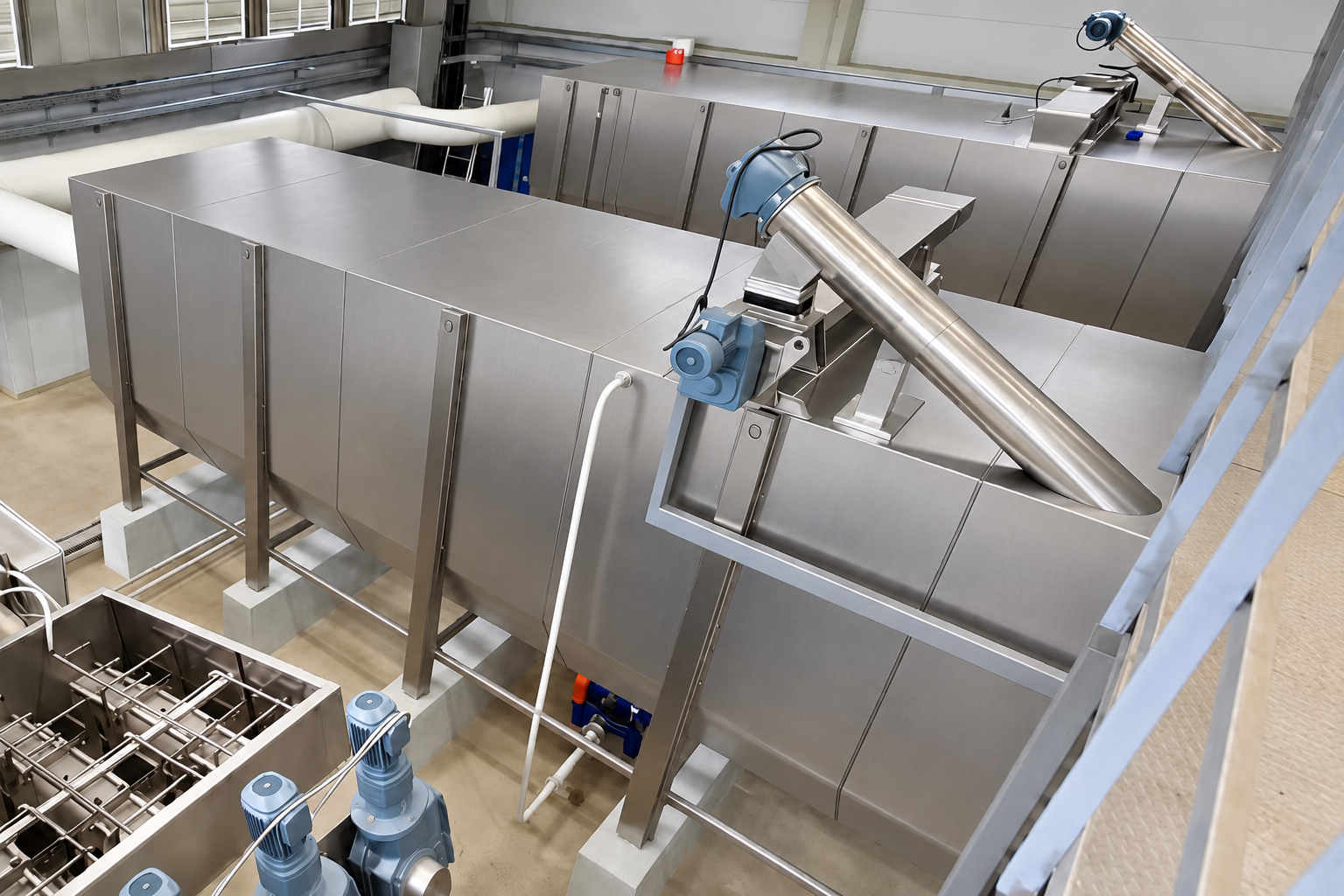

Комбинированная установка механической очистки типа MCS представляет собой металлическую емкостную конструкцию, изготовленную из нержавеющей стали, и предназначенную для удаления сразу нескольких видов механических загрязнений: мусора, взвешенных веществ (песка), мелкой взвеси и нефтепродуктов. Состоит из двух основных частей: приемной емкости с установленной внутри шнековой решеткой и горизонтальной песколовки со шнековыми транспортерами для перемещения и выгрузки песка.
Принцип работы:
Сточные воды поступают в приемный резервуар со шнековой решеткой, где происходит автоматическое отделение всех крупных взвесей через перфорированный экран. Безвальный шнек непрерывно удаляет отделяемые твердые фракции через лоток. Затем стоки направляются в аэрируемую песколовку, где за счет постоянной крупнопузырчатой аэрации происходит разделение примесей по удельному весу: тяжелые фракции (песок) оседают и отводятся горизонтальным, а затем наклонным шнеком на выгрузку по лотку. Легкие фракции (нефтепродукты, жиры) всплывают и удаляются скребковым механизмом конвейерного типа в шламосборник.

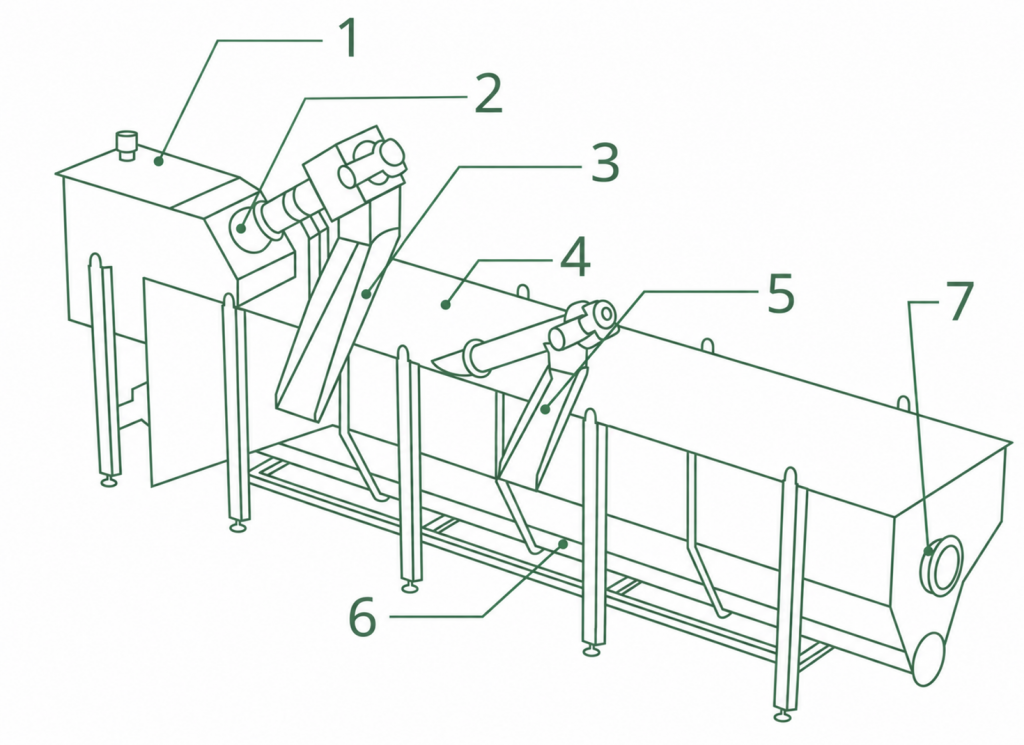

Схема изделия:
- Приемная емкость
- Шнековая решетка
- Лоток выгрузки твердых бытовых отходов
- Корпус песколовки
- Лоток выгрузки песка
- Горизонтальный шнек песка (в бункере корпуса)
- Отвод очищенных сточных вод
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | MCS 10 | MCS 30 | MCS 60 | MCS 100 | MCS 150 |
|---|---|---|---|---|---|
| Производительность, л/с | 10 | 30 | 60 | 100 | 150 |
| Установленная мощность, кВт | 2,0 | 2,0 | 2,1 | 2,8 | 3,2 |
| Вес пустой, кг | 1500 | 2500 | 3500 | 5500 | 7000 |
| Вес в работе, кг | 4000 | 7000 | 12000 | 32000 | 42000 |
| Габариты (Д×Ш×В), мм | 4500 1200 2800 |
6500 1400 3000 |
7200 1500 3600 |
11500 2100 5000 |
16500 2100 5000 |
