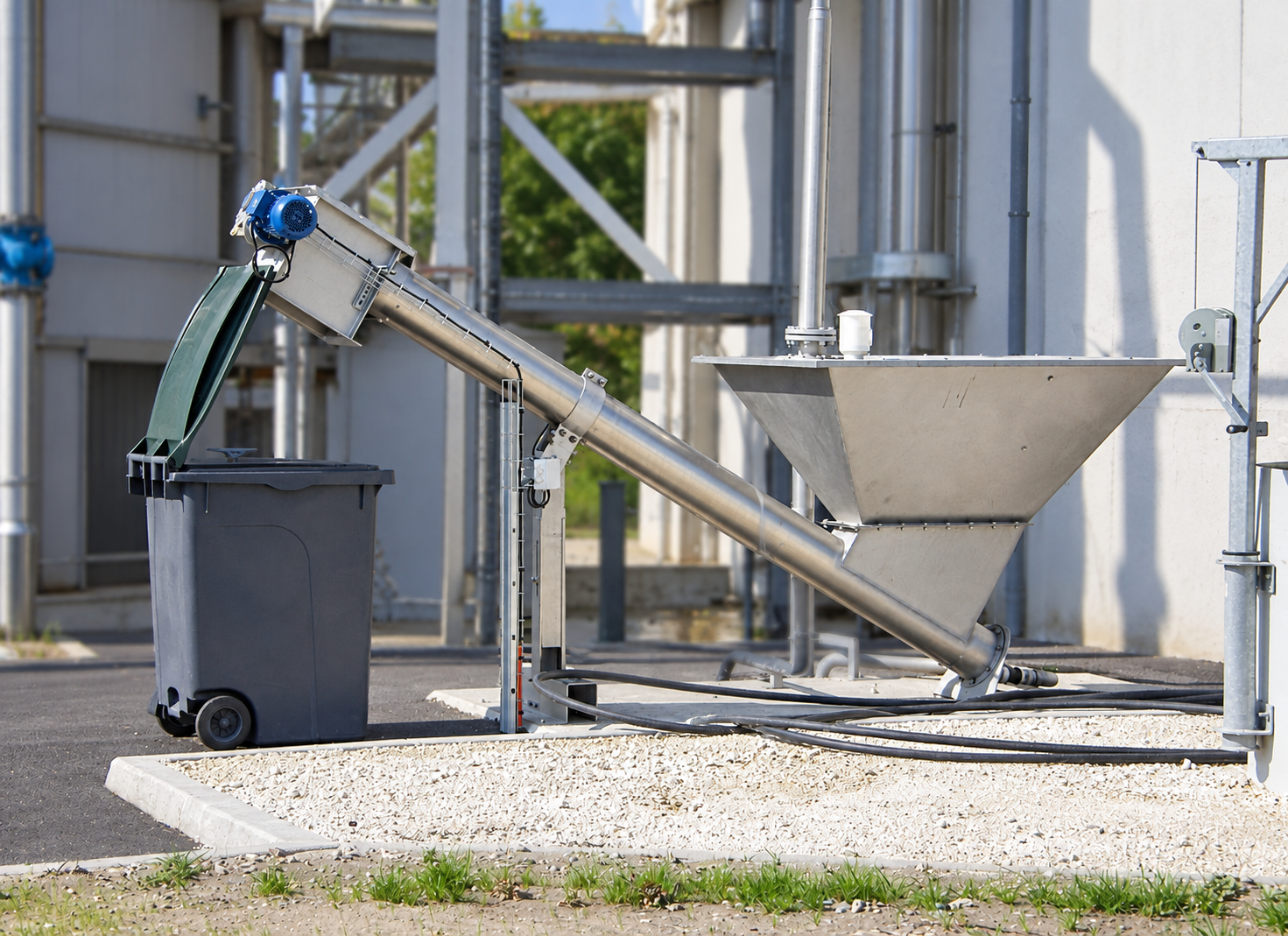

Песколовка тангенциальная типа TST представляет собой конструкцию из нержавеющей стали и предназначена для отделения из сточных вод быстрооседающих твердых частиц (песка), его промывки и обезвоживания. Состоит из двух основных элементов — воронкообразного сепаратора песка и шнекового транспортера для отвода пескопульпы.
Принцип работы:
Сточные воды, содержащие значительное количество твердых частиц, поступают в песколовку по подводящему патрубку. В сепарационном блоке происходит закручивание потока и изменение направления его движения из вертикального в горизонтальное, благодаря чему происходит оседание загрязнений. В нижней части резервуара — отсеке промывки — восходящим потоком воды, которая поступает через подвод, происходит вымывание органических веществ из песка. Органические вещества возвращаются в технологический процесс, а очищенный от органических включений песок отводится наружу наклонным шнековым транспортером и сбрасывается в контейнер. Отделенная вода отводится через специальный патрубок.

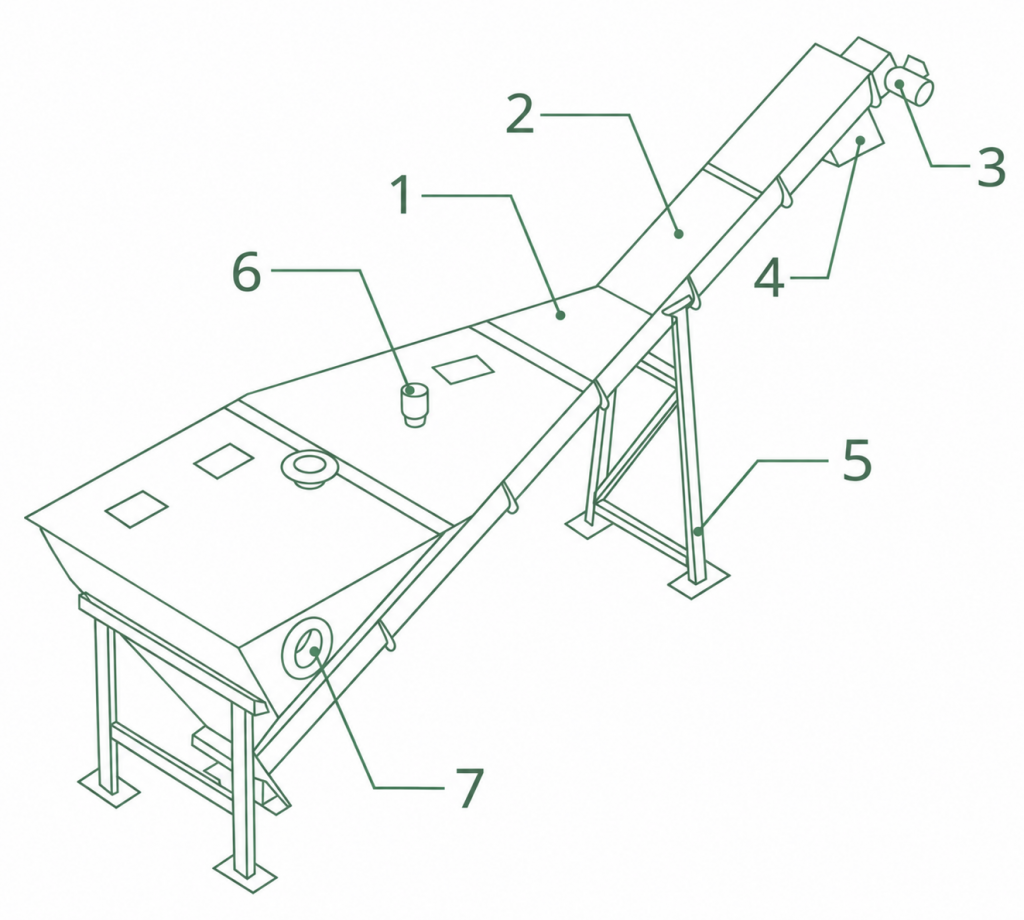

Схема изделия:
- Корпус песколовки
- Шнек выгрузки песка
- Мотор-редуктор
- Лоток выгрузки песка
- Опорные стойки
- Входной фланец
- Сливной фланец
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | TST 20 | TST 30 | TST 60 | TST 80 |
|---|---|---|---|---|
| Производительность, м³/час | 20 | 30 | 60 | 80 |
| Установленная мощность, кВт | 0,37 | 0,37 | 0,55 | 0,55 |
| Электродвигатель | 380 В, 50 Гц, IP55 | |||
| Материал изготовления | Нержавеющая сталь AISI 304 | |||
| Вес пустой, кг | 480 | 620 | 720 | 920 |
| Вес в работе, кг | 900 | 1500 | 2000 | 3100 |
| Габариты (Д×Ш×В), мм | 4500 707 1910 |
4660 1104 2150 |
5040 1362 2291 |
5480 1495 2444 |
