Барабанное сито типа BRS состоит из корпуса, выполненного из нержавеющей стали, внутри которого вращается фильтрующий барабан, и предназначено для механической очистки — удаления мелких твердых частиц загрязнений из сточных вод.
Принцип работы:
Фильтрующий барабан — это фильтр, изготовленный из клинообразной стальной полосы, которая свернута в спираль, образующую цилиндр. Клинообразная полоса ориентирована таким образом, что отверстия на внешней поверхности фильтра меньше, чем отверстия на внутренней поверхности. Такая конструкция не позволяет загрязнениям застревать в фильтрующем барабане. Фильтрующий барабан вращается от мотор-редуктора. Внутри вращающегося фильтрующего барабана установлена система промывки, оборудованная форсунками, работающая под высоким давлением, посредством которой фильтрующий барабан очищается изнутри.

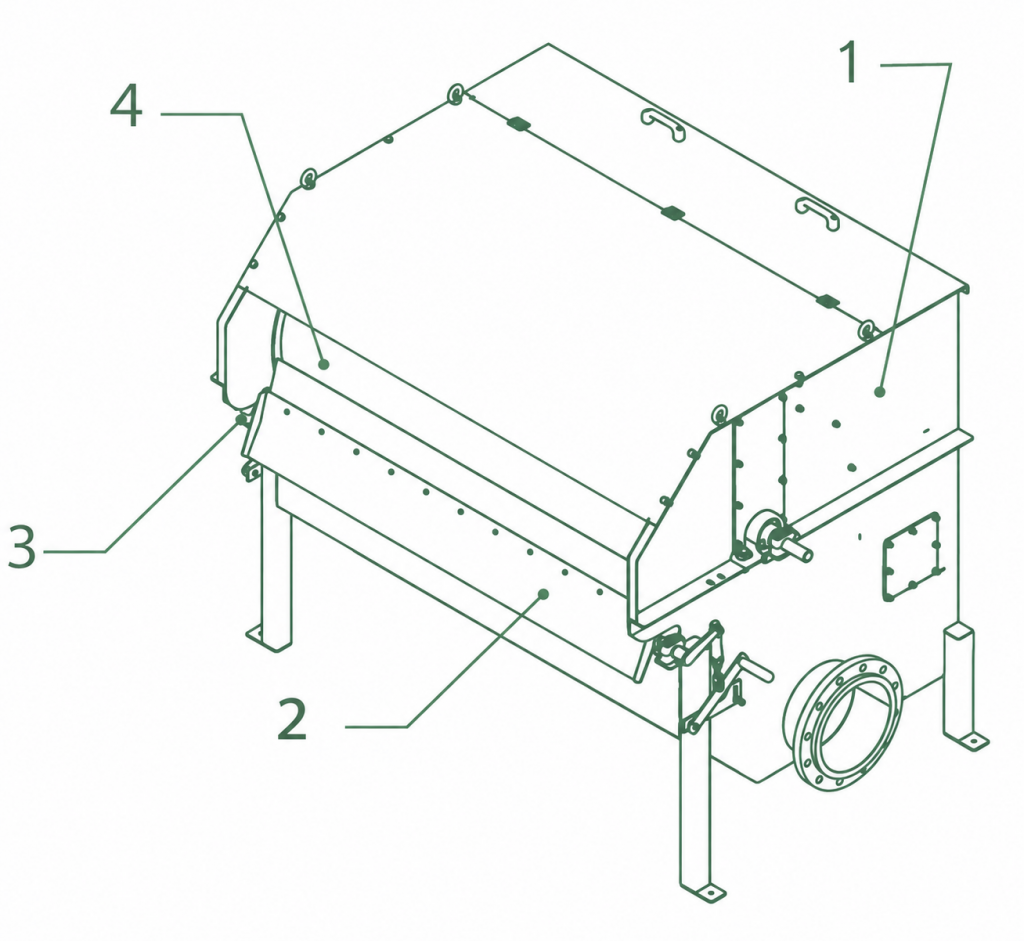

Схема изделия:
- Корпус барабанного сита
- Скребок для удаления отходов очистки
- Привод фильтрующего барабана
- Фильтрующий барабан с щелевым прозором
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | BRS 60-60 | BRS 60-90 | BRS 60-150 | BRS 60-180 |
|---|---|---|---|---|
| Диаметр фильтрующего барабана, мм | 600 | 600 | 600 | 600 |
| Длина, мм | 1420 | 1420 | 1420 | 1420 |
| Ширина, мм | 1135 | 1435 | 2035 | 2335 |
| Высота, мм | 1500 | 1500 | 1550 | 1550 |
| Пустой вес, кг | 300 | 350 | 600 | 730 |
| Производительность, м³/час по чистой воде (зависит от прозора) |
40-170 | 60-250 | 90-350 | 135-520 |
| Впускная труба (DN, PN10) | 200 | 200 | 250 | 300 |
| Выпускная труба (DN, PN10) | 250 | 250 | 300 | 400 |
| Переливная труба (DN, PN10) | 200 | 200 | 200 | 300 |
| Мощность мотор редуктора | 0,37 | 0,37 | 0,75 | 0,75 |
