Транспортер спиральный типа SK представляет собой устройство из нержавеющей стали, предназначенное для перемещения отходов, образующихся на очистных сооружениях: отбросов с решеток, песка, обезвоженных шламов и т.п. Представляет собой металлический желоб U-образной формы с расположенным внутри шнеком (винтом) — стержнем со спирально наваренной лентой, который приводится в действие с помощью мотора-редуктора.
Принцип работы:
Поступление отходов различного типа на транспортер происходит через приемную воронку, после чего они перемещаются с помощью шнека, расположенного под крышкой и приводимого в действие с помощью мотора-редуктора. Выгрузка осадка осуществляется через короб разгрузки. Для предотвращения утечек и запахов транспортер оснащен герметичной крышкой. Изготавливается в горизонтальном или наклонном исполнении (угол наклона до 35°). Устанавливается на регулируемые опоры.

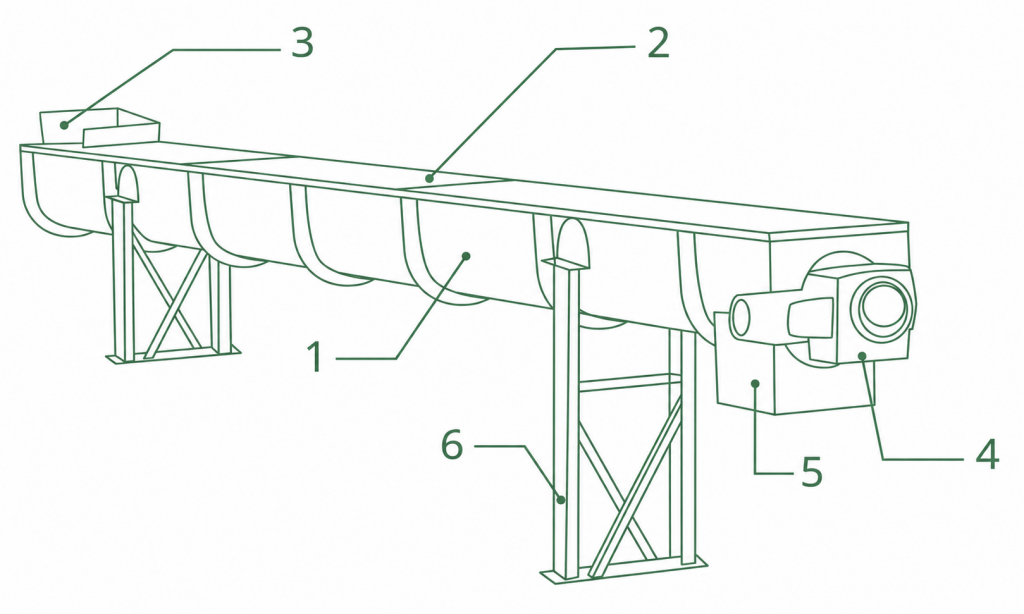

Схема изделия:
- Корпус шнекового транспортера
- Шнек (внутри корпуса)
- Приемная воронка отбросов
- Мотор-редуктор
- Короб разгрузки
- Опоры
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | SK 200 | SK 280 | SK 360 | SK 500 |
|---|---|---|---|---|
| Производительность, м³/час | до 2,1 | до 7,0 | до 20 | до 50 |
| Диаметр шнека, мм | 195 | 280 | 360 | 500 |
| Максимальная длина, мм | До 30 000 | |||
| Угол наклона, градусов | 0-35 | |||
| Приемная воронка | По запросу | |||
| Электродвигатель | 380 В, 50Гц, IP55-IP66 | |||
| Установленная мощность, кВт | 0,55-1,5 | 0,55-3,0 | 2,2-7,5 | 3,0-9,2 |
| Материал корпуса | Нержавеющая сталь AISI 304 | |||
