Воздуходувка роторная типа ARC является компрессором объемного действия и поставляется в виде готового к применению блока. Оснащена двумя трехлопастными роторами с лопастями сложной скрученной формы, вращающимися в противоположных направлениях. Максимально возможное избыточное давление воздуходувок ARC — до 800 мБар.
Принцип работы:

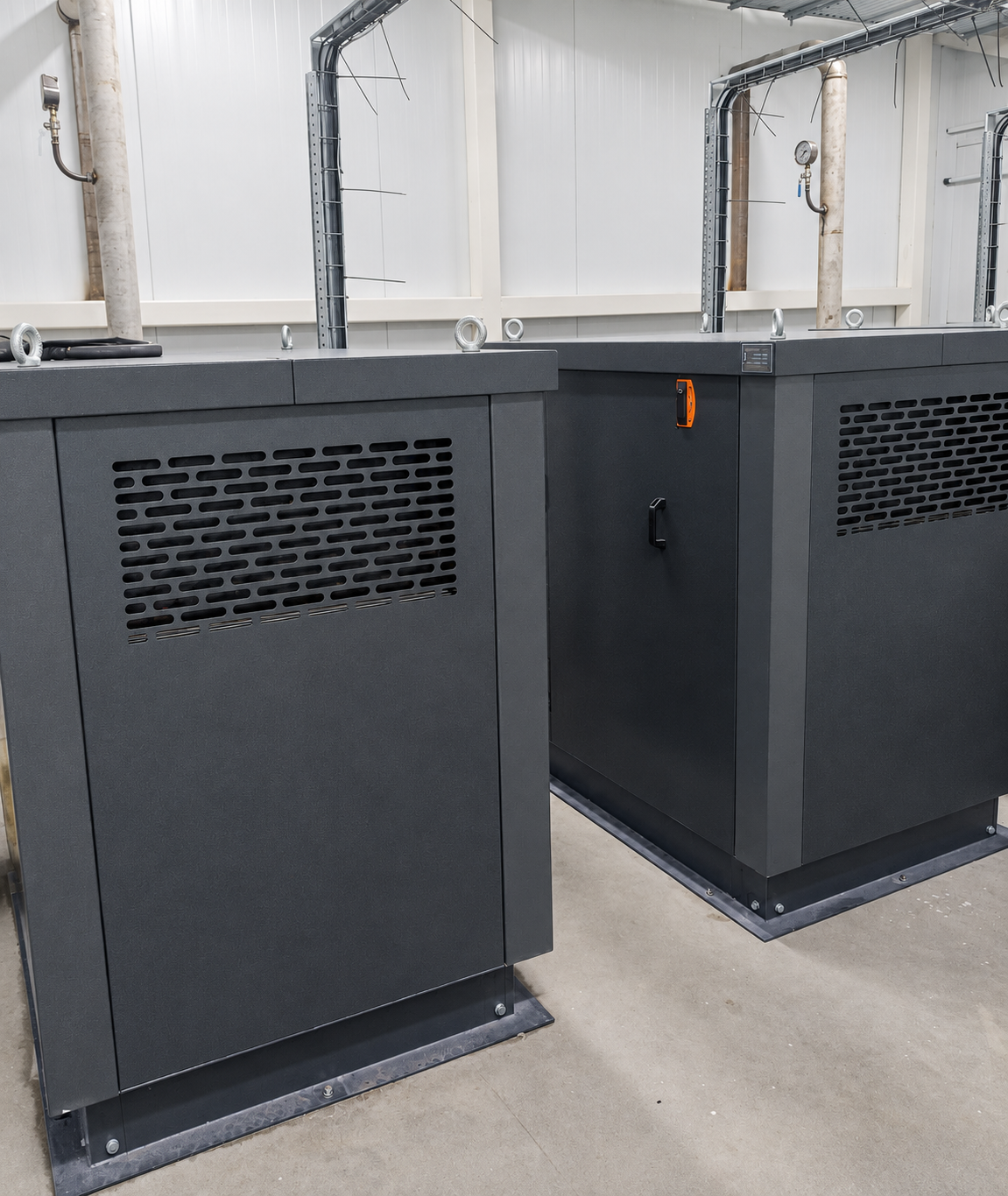

Воздуходувка работает по принципу положительного водоизмещения (объемного нагнетания). Движение одного из роторов в направлении от входного отверстия захватывает воздух, который затем сжимается и направляется к выходному отверстию. Роторы не соприкасаются друг с другом, что позволяет воздуходувке работать на высоких оборотах. Изготавливается как в шумопоглощающем кожухе, так и без него.

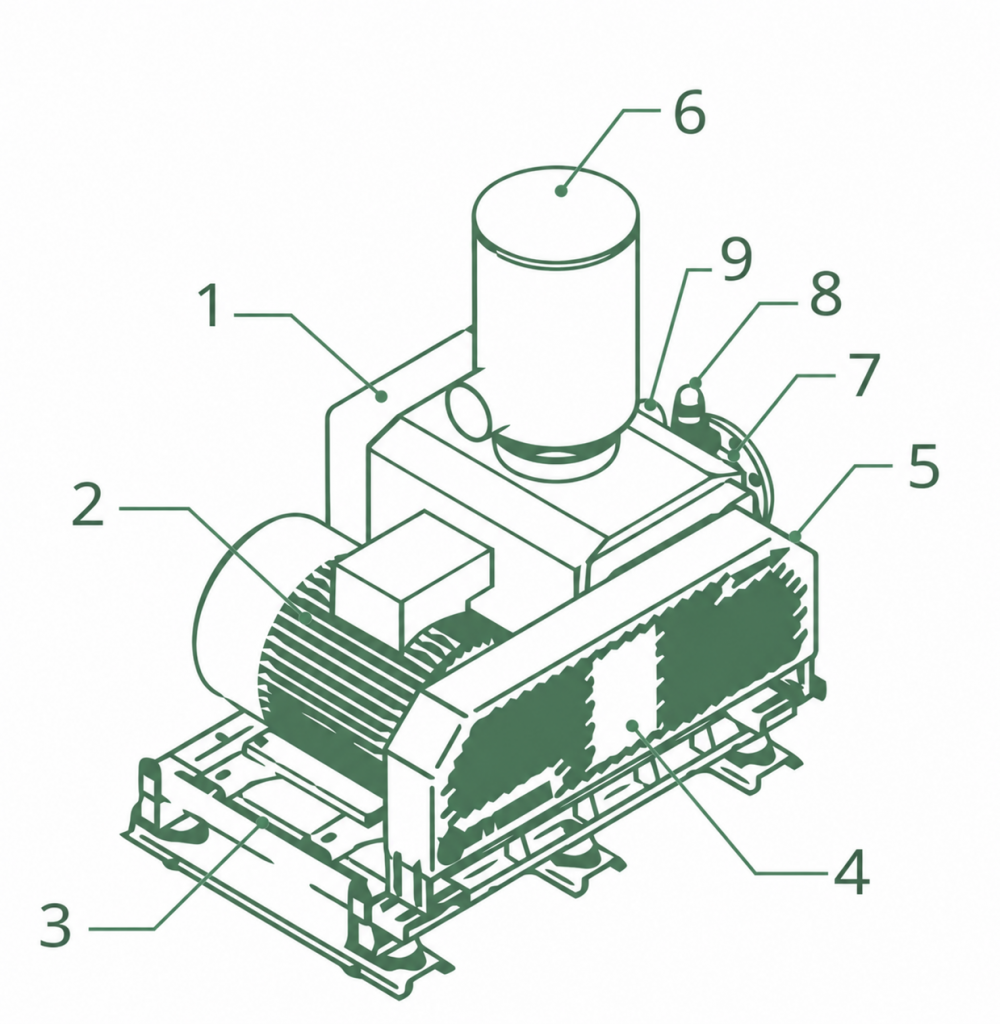

Схема изделия:
- Модуль – два трехлопастных ротора скрученной формы
- Электродвигатель АИР/АДЧР
- Рама
- Трансмиссия на клиновидных ремнях
- Защитная крышка трансмиссии
- Глушитель входящего потока
- Обратный клапан
- Предохранительный (перепускной) клапан
- Манометр
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | ARC 40 | ARC 50 | ARC 65 | ARC 80 | ARC 100 | ARC 125 | ARC 150 | ARC 200 |
|---|---|---|---|---|---|---|---|---|
| Производительность, м³/час | 28-63 | 7-174 | 65-310 | 77-518 | 164-801 | 339-1480 | 576-1910 | 719-3062 |
| Избыточное давление, мБар | 100-600 | 100-800 | ||||||
| Установленная мощность, кВт | 1.5-2.2 | 4-5.5 | 4-7.5 | 7.5-15 | 11-18.5 | 18.5-30 | 22-45 | 37-75 |
| Вес, кг | 90 | 176 | 204 | 300 | 431 | 587 | 863 | 1310 |
| Вес в шумозащитном кожухе, кг | - | 346 | 374 | 600 | 723 | 879 | 1148 | 2030 |
| Габариты (Д×Ш×В), мм | 860 420 450 |
1090 550 890 |
1100 610 890 |
1200 710 890 |
1200 854 1125 |
1413 964 1243 |
1430 1060 1327 |
1817 1070 1640 |
| Габариты в кожухе (Д×Ш×В), мм | - | 1430 840 1200 |
1430 840 1200 |
1430 930 1393 |
1702 1130 1573 |
1702 1130 1573 |
2030 1230 1440 |
2614 1360 1805 |
